巴歇爾槽結構與標準
點擊次數:更新時間:2019-11-18 10:11:39【打印】【關閉】

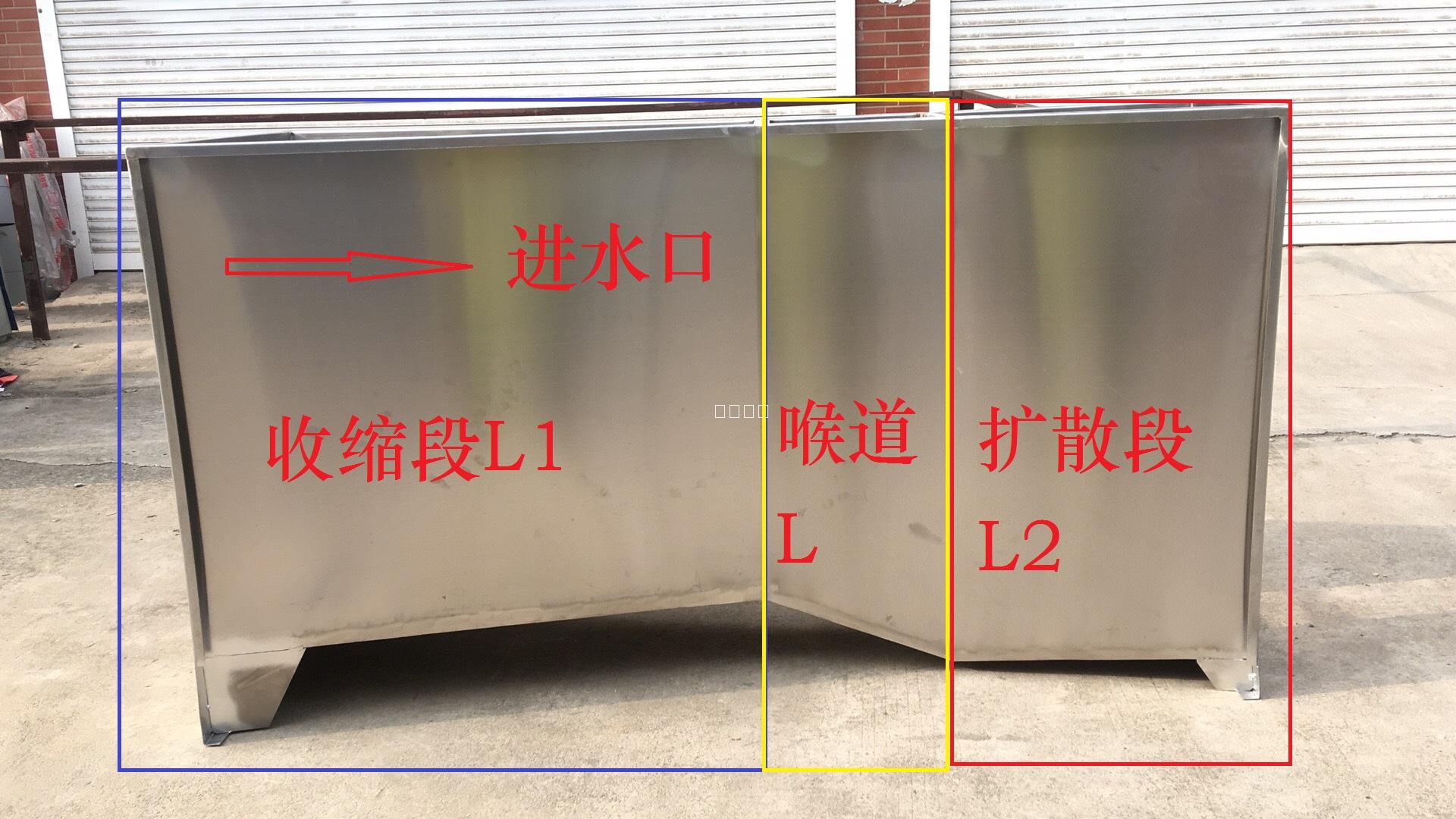

巴歇爾槽主要分為槽體與安裝支架。其中槽體有組成:喉道段,收縮段,擴散段。其中L為喉道長,L1為收縮段,L2為擴散段。
巴歇爾槽槽體

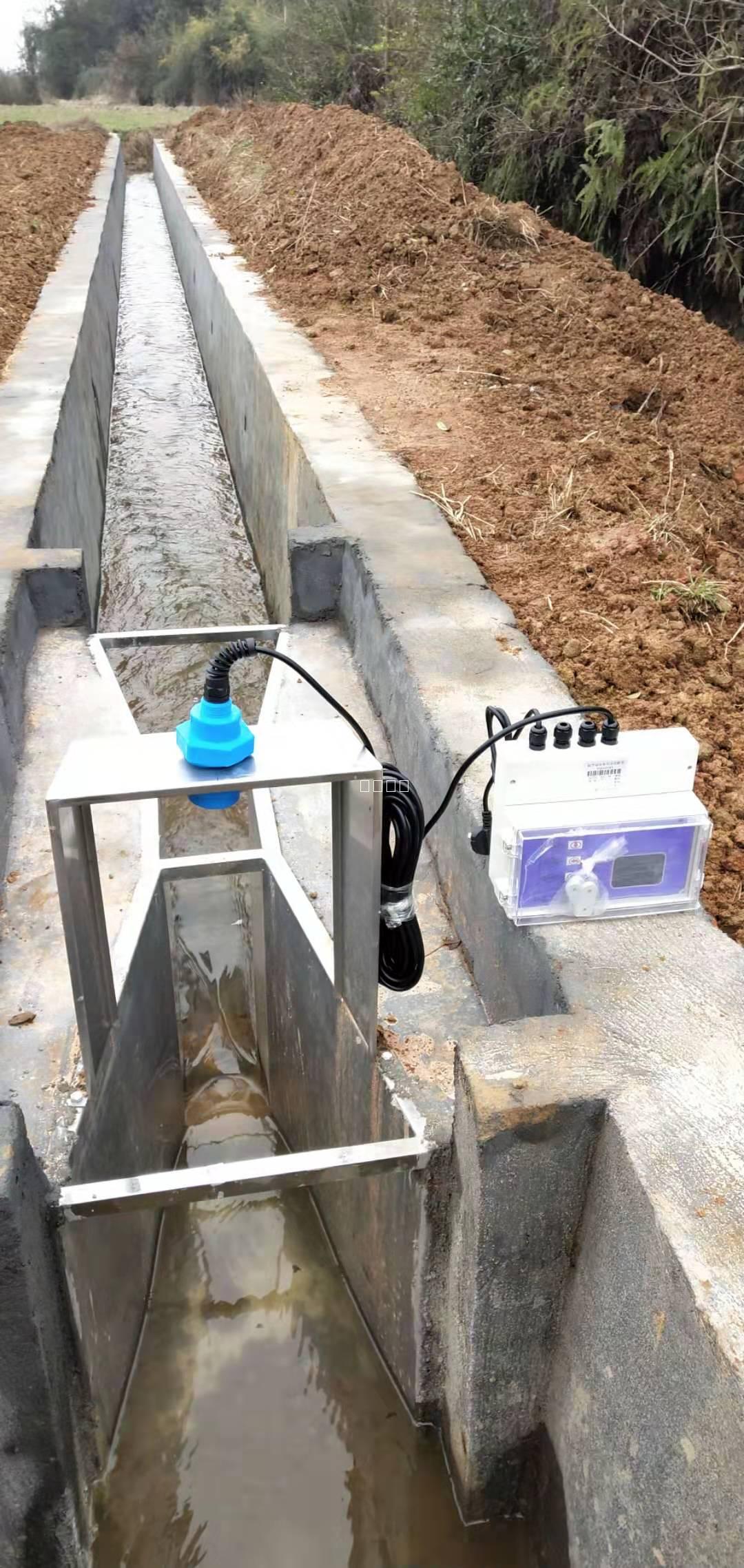

巴歇槽安裝支架一般長度大于0.4米,寬度大于0.15米.巴歇爾槽支架一般安裝在距喉道2/3收縮段長位置.

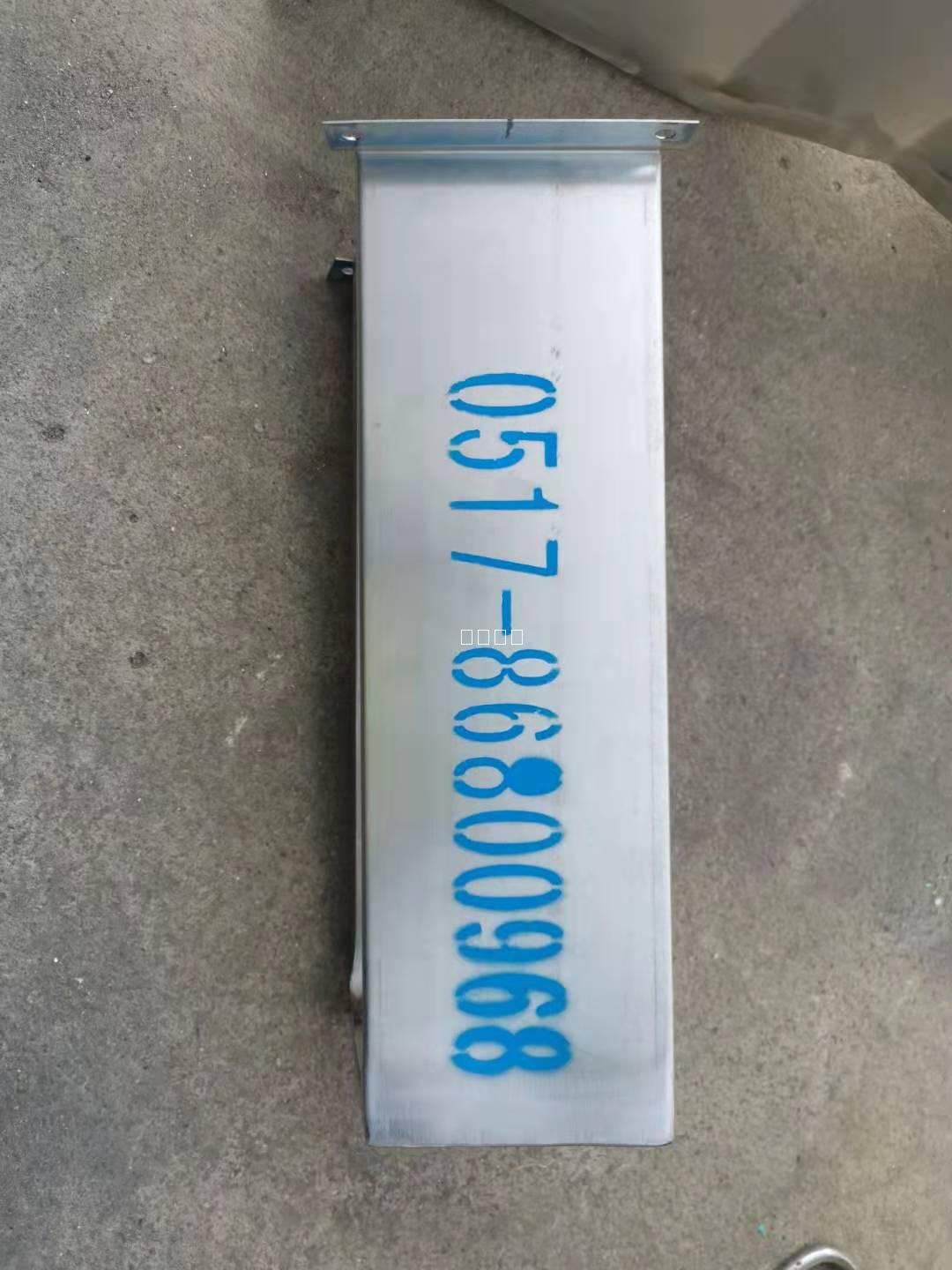

巴歇爾槽安裝支架
巴歇爾槽主要適用于渠道坡降小,特別適用于水中雜物多,污水流量為1.5L/S-93M3/S的城市生活污水/工業(yè)廢水和雨水的明渠排水流量測量。
巴歇爾槽標準制訂參照了國際標準(ISO)9826:1991《明渠水流測量-----巴歇爾水槽和孫奈利水槽》、(ISO)772:1988《明渠水流測量-------詞匯和符號》和(ISO)4373:1979《明渠水流測量----水位測量設備》。由建設部標準定額研究所提出,北京市市政工程局起草,歸口于建設部城市建設研究院。標準號:CJ/T 3008.3-1993。
喉道寬“b”為0.051,0.076,0.152,0.228,0.3米巴歇爾槽水位流量對應表如下:
0.051米喉道巴歇爾槽水位流量對應表 水位單位:米 流量單位:升/秒
水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
0.0959 |
0.2807 |
0.5263 |
0.8221 |
1.1617 |
1.5411 |
1.9571 |
2.4071 |
2.8892 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
3.4018 |
3.9434 |
4.5127 |
5.1089 |
5.7307 |
6.3775 |
7.0484 |
7.7429 |
8.4602 |
9.1997 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
9.9610 |
10.743 |
11.547 |
12.370 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
水位 |
0.300 |
0.310 |
0.320 |
0.330 |
0.340 |
0.350 |
0.360 |
0.370 |
0.380 |
0.390 |
流量 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
13.214 |
0.076米喉道巴歇爾槽水位流量對應表 水位單位:米 流量單位:升/秒
水位 |
0.000 |
0.010 |
0.020 |
0.030 |
0.040 |
0.050 |
0.060 |
0.070 |
0.080 |
0.090 |
流量 |
0.0000 |
0.1407 |
0.4119 |
0.7722 |
1.2062 |
1.7046 |
2.2613 |
2.8716 |
3.5319 |
4.2393 |
水位 |
0.100 |
0.110 |
0.120 |
0.130 |
0.140 |
0.150 |
0.160 |
0.170 |
0.180 |
0.190 |
流量 |
4.9914 |
5.7860 |
6.6214 |
7.4960 |
8.4085 |
9.3575 |
10.342 |
11.361 |
12.413 |
13.499 |
水位 |
0.200 |
0.210 |
0.220 |
0.230 |
0.240 |
0.250 |
0.260 |
0.270 |
0.280 |
0.290 |
流量 |
14.616 |
15.764 |
16.942 |
18.151 |
19.389 |
20.655 |
21.950 |
23.272 |
24.621 |
25.998 |
水位 |
0.300 |
0.310 |
0.320 |
0.330 |
0.340 |
0.350 |
0.360 |
0.370 |
0.380 |
0.390 |
流量 |
27.400 |
28.829 |
30.283 |
31.763 |
31.763 |
31.763 |
31.763 |
31.763 |
31.763 |
31.763 |
0.152米喉道巴歇爾槽水位流量對應表 水位單位:米 流量單位:升/秒
水位 |
0.000 |
0.020 |
0.040 |
0.060 |
0.080 |
0.100 |
0.120 |
0.140 |
0.160 |
0.180 |
流量 |
0.0000 |
0.7884 |
2.3573 |
4.4733 |
7.0475 |
10.027 |
13.374 |
17.062 |
21.070 |
25.380 |
水位 |
0.200 |
0.220 |
0.240 |
0.260 |
0.280 |
0.300 |
0.320 |
0.340 |
0.360 |
0.380 |
流量 |
29.976 |
34.848 |
39.984 |
45.374 |
51.011 |
56.886 |
62.993 |
69.325 |
75.877 |
82.644 |
水位 |
0.400 |
0.420 |
0.440 |
0.460 |
0.480 |
0.500 |
0.520 |
0.540 |
0.560 |
0.580 |
流量 |
89.621 |
96.802 |
104.19 |
111.77 |
119.54 |
119.54 |
119.54 |
119.54 |
119.54 |
119.54 |
0.228米喉道巴歇爾槽水位流量對應表 水位單位:米 流量單位:升/秒
水位 |
0.000 |
0.020 |
0.040 |
0.060 |
0.080 |
0.100 |
0.120 |
0.140 |
0.160 |
0.180 |
流量 |
0.0000 |
1.3466 |
3.8889 |
7.2319 |
11.231 |
15.801 |
20.885 |
26.440 |
32.433 |
38.837 |
水位 |
0.200 |
0.220 |
0.240 |
0.260 |
0.280 |
0.300 |
0.320 |
0.340 |
0.360 |
0.380 |
流量 |
45.630 |
52.794 |
60.312 |
68.169 |
76.354 |
84.854 |
93.661 |
102.76 |
112.16 |
121.83 |
水位 |
0.400 |
0.420 |
0.440 |
0.460 |
0.480 |
0.500 |
0.520 |
0.540 |
0.560 |
0.580 |
流量 |
131.77 |
141.99 |
152.46 |
163.19 |
174.17 |
185.40 |
196.86 |
208.56 |
220.50 |
232.66 |
水位 |
0.600 |
0.620 |
0.640 |
0.660 |
0.680 |
0.700 |
0.720 |
0.740 |
0.760 |
0.780 |
流量 |
245.05 |
257.64 |
257.64 |
257.64 |
257.64 |
257.64 |
257.64 |
257.64 |
257.64 |
257.64 |
0.300米喉道巴歇爾槽水位流量對應表 水位單位:米 流量單位:升/秒
水位 |
0.000 |
0.020 |
0.040 |
0.060 |
0.080 |
0.100 |
0.120 |
0.140 |
0.160 |
0.180 |
流量 |
0.0000 |
1.7690 |
5.0760 |
9.4067 |
14.570 |
20.458 |
26.996 |
34.130 |
41.815 |
50.019 |
水位 |
0.200 |
0.220 |
0.240 |
0.260 |
0.280 |
0.300 |
0.320 |
0.340 |
0.360 |
0.380 |
流量 |
58.713 |
67.873 |
77.477 |
87.507 |
97.948 |
108.79 |
120.01 |
131.60 |
143.55 |
155.85 |
水位 |
0.400 |
0.420 |
0.440 |
0.460 |
0.480 |
0.500 |
0.520 |
0.540 |
0.560 |
0.580 |
流量 |
168.50 |
181.48 |
194.79 |
208.41 |
222.35 |
236.59 |
251.14 |
265.97 |
281.10 |
296.51 |
水位 |
0.600 |
0.620 |
0.640 |
0.660 |
0.680 |
0.700 |
0.720 |
0.740 |
0.760 |
0.780 |
流量 |
312.20 |
328.17 |
344.41 |
360.91 |
377.67 |
394.70 |
411.98 |
429.51 |
447.29 |
447.29 |
