九波明渠流量計安裝調試
點擊次數:更新時間:2019-11-18 10:11:06【打印】【關閉】

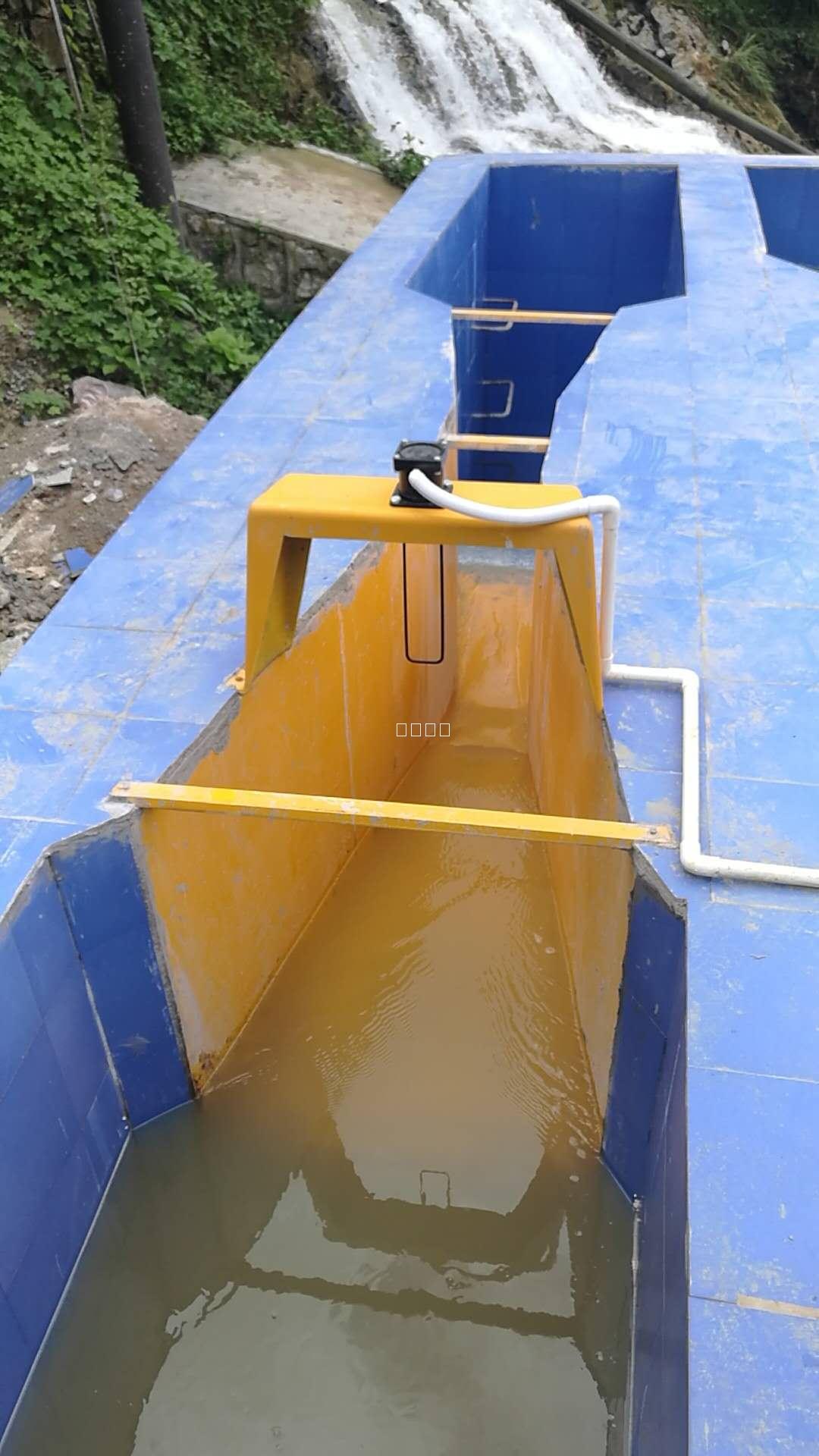

九波明渠流量計是配套巴歇爾槽使用,主要用于測量污水廠、企事液?jiǎn)挝坏奈鬯欧趴?、城市下水道的流量。儀表顯示部分應安裝在室內。室內要通風良好,無腐蝕性氣體。儀表為壁掛安裝。掛在墻上時,要先用300 x 400mm絕緣板做一個儀表盤,安上電源開關,三孔電源插座,地線接線柱。開關內裝0.5~3A熔斷絲。儀表后面有四個掛孔。儀表盤上先用四個螺栓擰在相應位置,待表盤固定在墻壁上后,再利用這四個釘將表掛上。參見如圖十四。如室內條件不好或必須掛在室外,應裝在儀表防護箱內,避免日曬雨淋。
