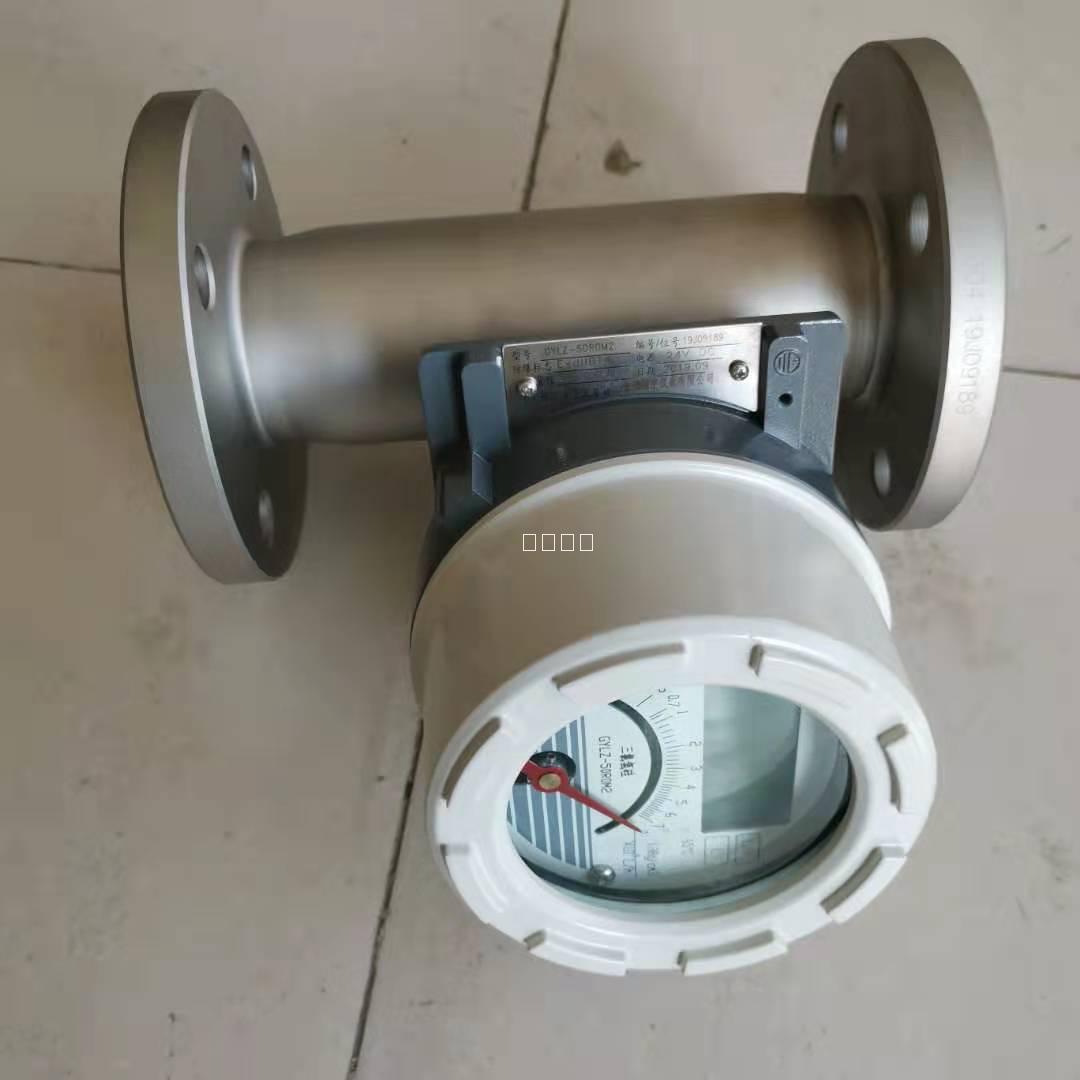

GYLZ下進上出金屬管浮子流量計采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有普通型、阻尼型、高溫型、高壓型、衛生型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示（可選擇）。就地顯示瞬時、累積流量，數字通訊，現場修改測量參數，擁有不同的供電方式功能。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

• 產品特點

GYLZ下進上出金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

1. 堅固的全金屬結構設計型浮子流量計
2. 采用獨立概念設計的測量管指示器 　　
3. 接液材質可選擇304不銹鋼、316不銹鋼、316L和聚四氟乙烯材料　　
4. 低壓力損失設計 　　
5. 短行程、小型結構設計 　　
6. 磁性耦合結構確保數據傳輸、信號更加穩定 　　
7. 保溫或伴熱夾套 　　
8. 垂直、水平、各種安裝方式更適合不同使用場合 　
9. 適用于小口徑和低流速介質流量測量 　　
10. 工作可靠，維護量小，壽命長 　
11. 對于直管段要求不高 　
12. 較寬的流量比10：1 　　
13. 雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 　　
14. 單軸靈敏指示 　　
15. 非接觸磁耦合傳動 　　
16. 全金屬結構，適于高溫、高壓和強腐蝕性介質 　　
17. 可用于易燃、易爆危險場合 　　
18. 選二線制、電池、交流供電方式及帶遠傳、不帶遠傳信號
19. 遠傳信號報警　　
20. 多參數標定功能 　　
21. 帶有數據恢復，數據備份及掉電保護功能

• 結構及工作原理

1、結構

GYLZ下進上出金屬管浮子流量計采用全金屬結構，有普通型、阻尼型、高溫型、高壓型、衛生型。

根據客戶管道情況，測量管結構可分為：下進上出、下進上橫出、下橫進上橫出、右進左出、左進右出。

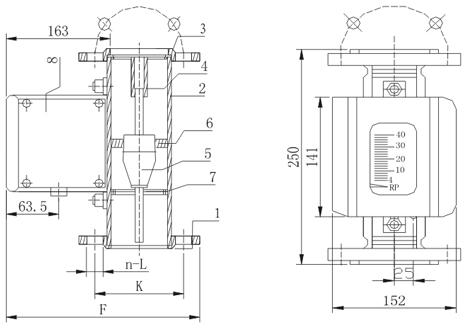

測量管包括錐管或孔板、導向器、止動器、浮子等部件，指示器包括磁隨動系統、指針、刻盤、線路等組件。

1. 工作原理

金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒?，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
