錐形保護管裝配式熱電偶
點擊次數:更新時間:2019-11-14 09:11:10【打印】【關閉】
- 詳細內容
- 批發說明
- 運費說明
- 交易方式
- 聯系方式
錐形保護管裝配式熱電偶可直接測量生產現場存在碳?xì)浠衔锏缺ㄎ锏?℃~1800℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。通常和顯示儀表、記錄儀表、電子計算機的等配套使用。 ◆裝配簡單,更換方便 ◆壓簧式感溫元件,抗震性能好 ◆測量范圍大 ◆機械強度高,耐壓性能好
※工作原理

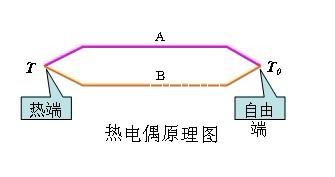

★兩種不同的導體或半導體A和B組合成閉合回路,若導體A和B的連接處溫度不同(設T>T0),則在此閉合回路中就有電流產生,也就是說回路中有電動勢存在,這種現象叫做熱電效應。回路中所產生的電動勢,叫熱電勢。熱電勢由兩部分組成,即溫差電勢和接觸電勢。 ★裝配式熱電偶的電極由兩根不同的導體材質組成,當測量端與參比端存在溫差時, 就會產生熱電勢,工作儀表便會顯示熱電勢所對應的溫度值。

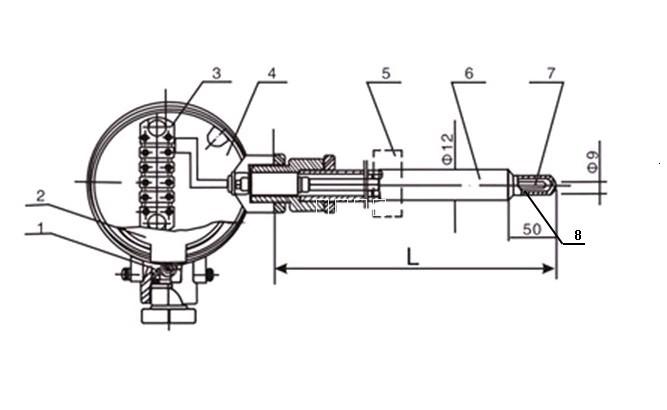

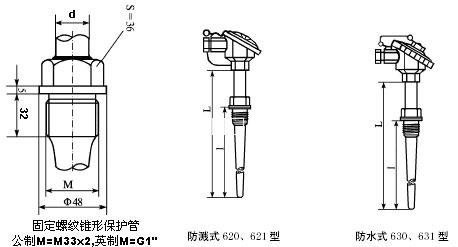

1.放松螺絲2.防護蓋3.接線板4.接線盒5.安裝固定裝置(固定螺紋式錐形保護管裝配式熱電偶)6.保護套管7.測溫元件8.絕緣材料
|
