巴歇爾槽構造與尺寸
點擊次數:更新時間:2020-07-31 15:07:43【打印】【關閉】
- 產品型號:GYB系列
- 產品價格:
- 詳細內容
- 批發說明
- 運費說明
- 交易方式
- 聯系方式
巴歇爾槽主要適用于渠道坡降小,特別適用于水中雜物多,污水流量為1.5L/S-93M3/S的城市生活污水/工業廢水和雨水的明渠排水流量測量。

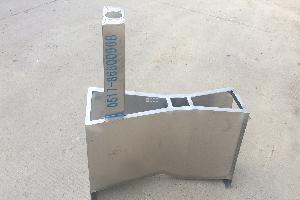

巴歇爾槽主要分為槽體與安裝支架。其中槽體主要分為三部份:喉道段,收縮段,擴散段,其中L為喉道長,L1為收縮段,L2為擴散段,如圖所示:

巴歇槽安裝支架一般長度大于0.4米,寬度大于0.15米.巴歇爾槽支架一般安裝在距喉道2/3收縮段長位置.

巴歇爾槽標準制訂參照了國際標準(ISO)9826:1991《明渠水流測量-----巴歇爾水槽和孫奈利水槽》、(ISO)772:1988《明渠水流測量-------詞匯和符號》和(ISO)4373:1979《明渠水流測量----水位測量設備》。由建設部標準定額研究所提出,北京市市政工程局起草,歸口于建設部城市建設研究院。標準號:CJ/T 3008.3-1993。
成品尺寸:
序號
|
類型
|
B值
|
長*寬*高
|
最大流量(m3)/小時
|
1
|
標準型
|
25
|
835*267*265
|
19.44
|
2
|
標準型
|
51
|
773*314*305
|
47.52
|
3
|
標準型
|
76
|
914*359*517
|
115.56
|
4
|
標準型
|
152
|
1525*500*730
|
399.6
|
5
|
標準型
|
228
|
1630*675*890
|
903.6
|
6
|
標準型
|
250
|
2845*980*1060
|
900
|
7
|
標準型
|
300
|
2870*940*1200
|
1440
|
8
|
標準型
|
450
|
2945*1120*1200
|
2268
|
9
|
標準型
|
600
|
3020*1300*1200
|
3060
|
10
|
標準型
|
750
|
3095*1480*1200
|
3960
|
11
|
標準型
|
900
|
3170*1660*1200
|
4500
|
12
|
標準型
|
1000
|
3200*1780*1250
|
5400
|
13
|
標準型
|
1200
|
3320*2020*1250
|
7200
|
14
|
標準型
|
1500
|
3470*2380*1250
|
9000
|
15
|
標準型
|
1800
|
3620*2740*1250
|
10800
|
污水處理站的作用是對生產、生活污水進行處理,達到規定的排放標準,是保護環境的重要設施。污水處理站在設計安裝巴歇爾槽要注意以下幾點:
在安裝前首先察看地形,進水口必須高于出水口,確保有水位差,出水暢通,這是成功安裝巴歇爾槽明渠流量計的關鍵。
1、巴歇爾槽的尺寸與渠道安裝有關,請用戶根據現場情況而定。
2、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3、巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4、巴歇爾槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。
5、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
|
