防爆氣體流量計的優點
點擊次數:更新時間:2018-11-12 20:11:07【打印】【關閉】

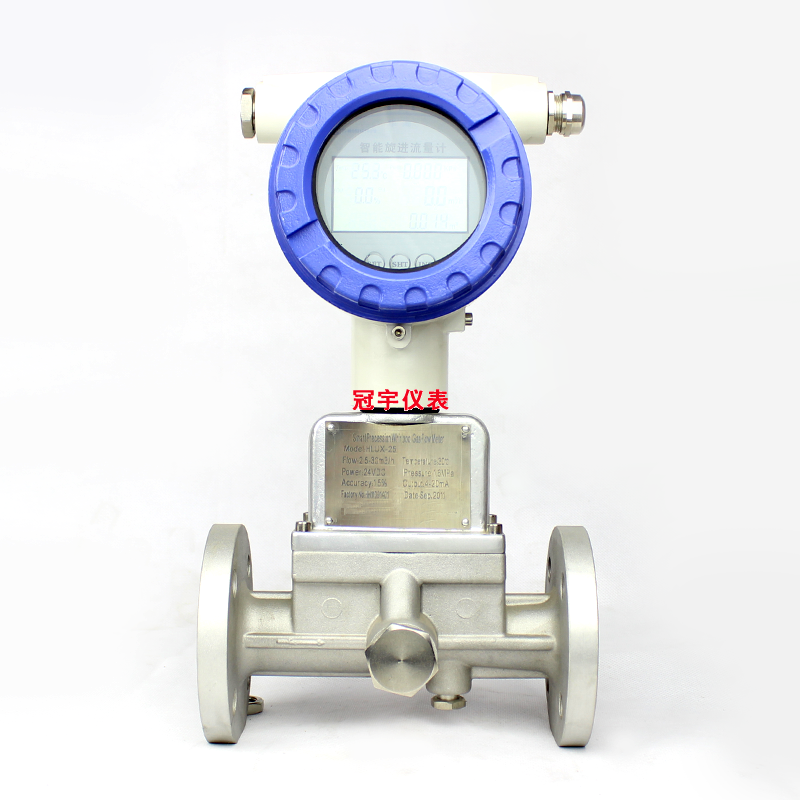

防爆氣體流量計的優點GYLUX系列智能氣體流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體計量。
產品結構及工作原理
(1)流量積算儀工作原理
流量積算儀的原理框圖如圖3所示。CPU接收來自前置放在大器的脈沖信號和經A/D轉換器得到的壓力、溫度信號,經過運算最終得到溫度、壓力、瞬時流量和累積流量值,并存貯在EEPROM中。同時,在LCD上顯示上術數據。流量顯示既可顯示標況流量,也可顯示工況流量,這由內部設定的參數決定。當內部供電電池電壓低于2.5V時,在LCD上會出現閃爍的電池符號,以提醒及時更換電池。儀表上有三個功能健,鍵、鍵和鍵可對內部參數進行設定。積算儀與用戶設備可通過以下三種方式進行數據傳輸:脈沖放大輸出、4~20mA輸出和RS485通訊。
(2)傳感器工作原理
當流體通過螺旋進導流葉片組成的旋渦發生體后,流體被強迫繞旋渦發生體中心劇烈地旋轉,形成旋渦流。旋渦流加速,沿流動方向經縮徑段,流動強度增強。當旋渦流進入擴散段后,在導流體回流的作用下,該旋渦產生二次旋轉運動,即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時,在很寬的流量范圍內,旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測,由流量積算儀進行運算和處理。
產品特性
1、 內置式壓力、溫度、流量傳感器,安全性能高,結構緊湊,外形美觀。
2、 就地顯示溫度、壓力、瞬時流量和累積總量。
3、 采用新型信號處理放大器和獨特的濾波技術,有效地剔除了壓力波動和管道振動所產生的干擾信號,大大提高了流量計的抗干擾能力,使小流量具有出色的穩定性。
4、 特有時間顯示及實時數據存儲之功能,無論什么情況,都能保證內部數據不會丟失,可永久性保存。
5、 整機功耗極低,能憑內部電池長期供電運行,是理想的無需外電源就地顯示儀表。
6、 防盜功能可靠,具有密碼保護,防止參數改動。
7、本系列產品執行國家JJG198-64《速度式流量計檢定規程》和Q/320831AHH003-2004《HLUX系列智能氣體流量計》企業標準。
8、本系列產品經國家級儀品儀表防爆安全監督站(NEPSI)檢定認可,符合國家標準GB3836.1-2000、GB3836.2-2000有關規定。隔爆型防爆標志為ExdⅡBT4。
防爆氣體流量計主要用于氫氣,氧氣,天然氣等防爆場合的氣體流量測量。是國內防爆氣體流量計的產品。
