無紙記錄儀是作為記錄、顯示現場溫度，壓力，流量等控制傳感器的重要儀表，公司生產的GY8100系列彩色無紙記錄儀12路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱...
無紙記錄儀是作為記錄、顯示現場溫度，壓力，流量等控制傳感器的重要儀表，GY8100系列彩色無紙記錄儀12路萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、頻率、毫伏等）?？蓭?8路報警輸出，12個變送輸出，RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使GY8100具有更高的性能價格比。

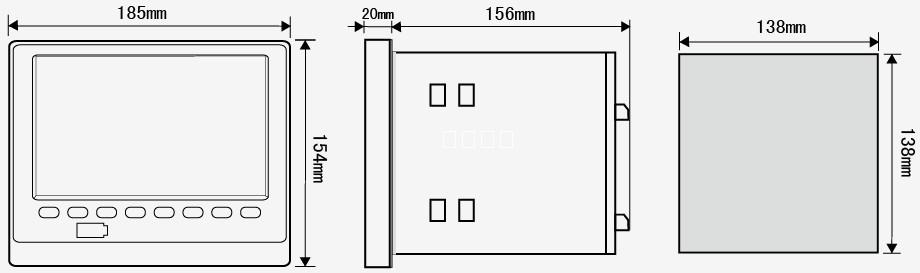

●安裝尺寸（單位：mm）
●儀表的安裝
（1）、安裝方法
A、從儀表盤前面放入儀表

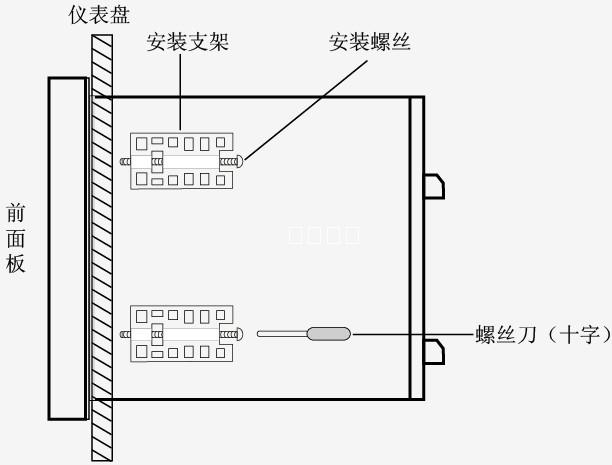

B、用儀表所帶的安裝支架如下圖所示安裝
▲在儀表兩側用四個安裝支架固定
（2）、安裝圖
- 儀表接線圖

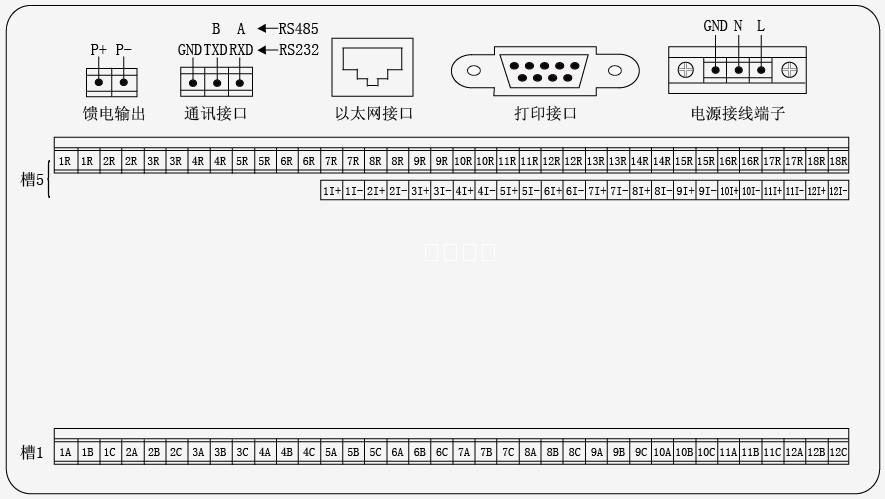

儀表尾部端子圖
