差壓式流量計 節流件選擇
點擊次數:更新時間:2020-09-01 08:09:15【打印】【關閉】
所謂差壓式流量計是指根據安裝于管道中流量檢測件產生的差壓、已知的流體條件和檢測件與管道的幾何尺寸來測量流量的儀表。差壓流量計由一次裝置(節流裝置)和二次儀表(差壓轉換和流量顯示儀表)組成。特別是新近出現的智能型差壓變送器與節流裝置做成一體化,不僅給安裝帶來了很大方便和利益,用戶不用敷設安裝管線,并且可以實現溫度、壓力的自動補償、故障診斷、量程范圍非常寬、現場量程調整、與上位機通訊等功能,更加擴大了節流裝置的適用范圍。
流量計分類

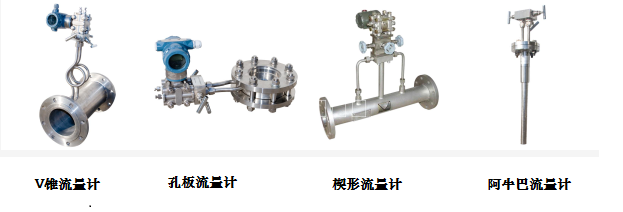

以檢測件的型式對差壓流量計分類——可分為孔板流量計、文丘里管流量計、噴嘴流量計、均速管流量計等。
以檢測件的作用原理對差壓式流量計分類——可分為節流式、動壓頭式、水力阻力式、離心式、動壓增益式和射流式等幾大類,其中以節流式和動壓頭式應用最為廣泛。
以檢測件的標準化程度對差壓流量計分類——可為標準型和非標準型兩大類。所謂標準節流裝置是指按照標準文件設計、制造、安裝和使用,無須經實流校準即可確定其流量值并估算流量測量誤差,非標準節流裝置是成熟程度較差,尚未列入標準文件中的檢測件。
流量計測量要求
1、流體必須充滿管道,并且流動時連續的。
2、流體必須是牛頓流體(例如普通的水、酸、堿溶液、過熱蒸汽、各類氣體、干飽和蒸汽),流體在節流裝置附近不應發生相態變化(由液態表氣態或反之);流體應當是單相的(氣相或液相)或者可以看作是單相流體,例如氣體流中有不超過2%(質量成分)均勻分散的固體微粒、液體流中有不超過5%(體積成分)均勻分散的氣泡。
3、流體在流經節流裝置前,其流束必須與管道軸線平行,不得有旋轉流或偏心流,不得是脈動流或臨界流。
