WL-1A1超聲波明渠流量計背面有四個掛鉤。明渠流量計出廠時，配有兩個兩端帶孔的支板。把支板釘在墻上，利用儀表背面的掛鉤掛在墻上。取附近應安裝交流220V的三孔插座，中心孔接地。用拔插儀表上的電源插頭接斷電。

         WL-1A1超聲波明渠流量計下面有四個PG7過線孔。可以向儀表內接入外徑φ4～φ6的引線。穿入導線后，要把過線孔的鎖母擰緊。不使用的過線孔，也要用一段短導線插入過線孔內，然后擰緊。不使外部氣體進入儀表內部，可以延長儀表使用壽命。

WL-1A1超聲波明渠流量計首次安裝、檢修、移動過探頭后，都要校準儀表的液位。校準液位的目的是使儀表測量的液位值與量水堰槽內的實際水位一致。校準液位最好的方法是讓量水堰槽內的水位正好為零，校對儀表顯示的液位也為零。實際中，量水堰槽不可能停水。這種情況下，只能校準儀表的示值液位等于實測的量水堰槽液位。

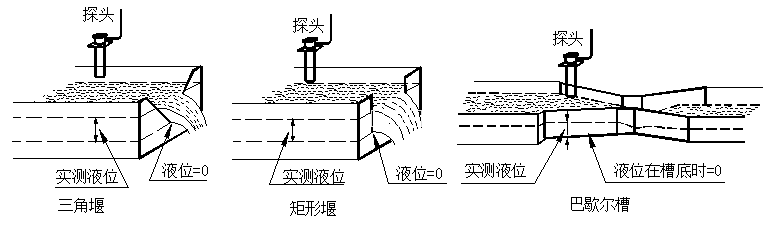

         實測液位一定要準確（參圖一）。要注意兩點：1、水位零點的位置。矩形堰和巴歇爾槽比較直觀。矩形堰是矩形開口的下邊線；巴歇爾槽是進口收縮段的下底。三角堰在三角的角頂，但要注意圖十七提示的圓角問題。

         校準儀表的液位示值要在參數設置狀態下進行，并且儀表一定要測到“校波”和“回波”，既“校波”和“回波”指示都是“?”。

         把面板背面的跳線插到“設置”位置。通過按鍵到達“系統參數”][13/24]“探頭距離”項。“探頭距離”項有兩條數值。下邊“探頭距離”的值是需要修改的數，中的“L”。上邊“當前液位”的數是儀表用儀表內存中的“L”減去測到的“D”，得出的液位示值。對應于 “H”。

         校準合格后，“當前液位”顯示的數應等于“實測液位”。如果不相等，“當前液位”顯示的數是不能直接用按鍵修改的，要通過修改“探頭距離”，并把改后的數存入內存。儀表用新存入的“L” 減去測到“D”，利用“L-D”差的變化，改變“當前液位”示值。

         例如超聲波明渠流量計顯示“a1”是初始狀態。“L”=1.6807m，“當前液位”=0.2011m。“實測液位”=0.2000m，儀表示值液位比“實測液位”大了0.0011m。校正方法如“a2”，從“探頭距離” 的1.6807m減去0.0011m，使“探頭距離” =1.6796m。同時按 Å Æ 鍵，把修改后的“探頭距離”存入內存。使儀表用新的“探頭距離”計算液位，“當前液位”將變成“0.2000m”，如“a3”。“b1?b2?b3”是“探頭距離”偏小了“0.0100m”的修改過程。
