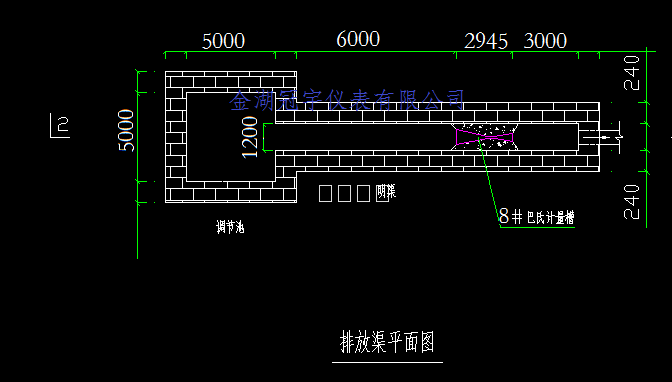

當前位置:巴歇爾槽施工圖紙
點擊次數:更新時間:2018-10-22 10:10:04【打印】【關閉】
巴歇爾槽是用于明渠或不滿管流量瞬時流量與累積流量的監測與記錄.我們在選擇B=51巴歇爾槽的時候一定要注意最大工況流量要小于47.52M3/H. B=51巴歇爾槽主要有不銹鋼與玻璃鋼兩種材質...
巴歇爾槽是用于明渠或不滿管流量瞬時流量與累積流量的監測與記錄.我們在選擇B=51巴歇爾槽的時候一定要注意最大工況流量要小于47.52M3/H. B=51巴歇爾槽主要有不銹鋼與玻璃鋼兩種材質.其外形尺寸為:長*寬*高773*314*305單位:MM),我們在建設渠道時,渠寬一定大于350(MM)渠長:2米左右.能夠保證流體平穩順暢的流過巴歇爾槽.如需與技術聯系:18915188958,閔工在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽
上一條:巴歇爾槽 B=750 尺寸與施工下一條:巴歇爾槽型號與安裝要求
