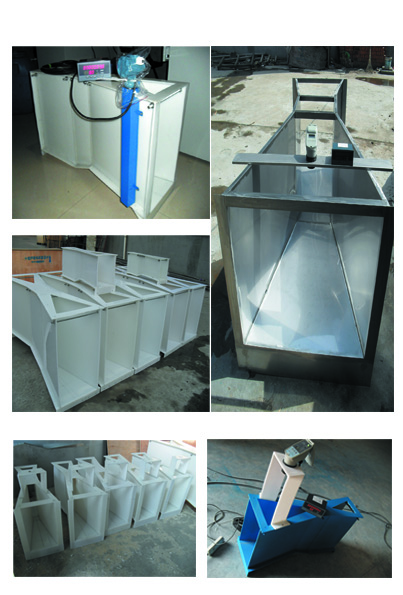

巴歇爾槽安裝

第一步：巴歇爾槽放入明渠中，保持槽子水平，

要求：（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

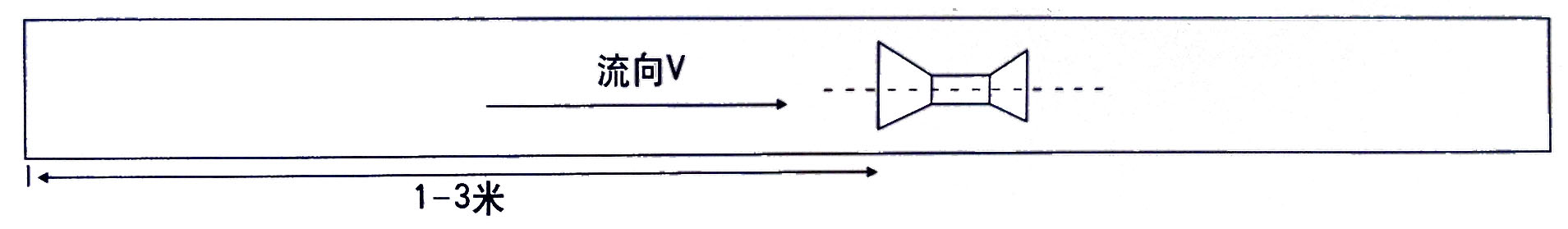

     （2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。

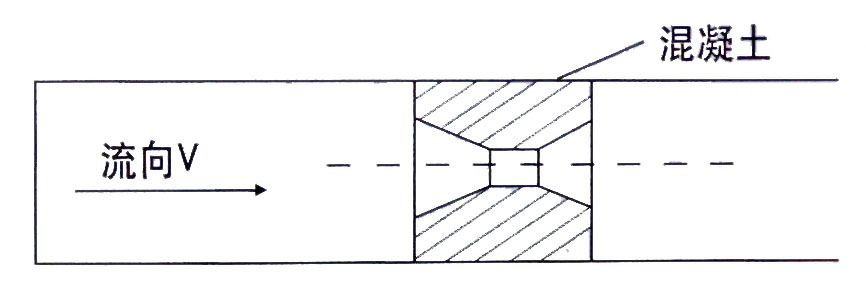

第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

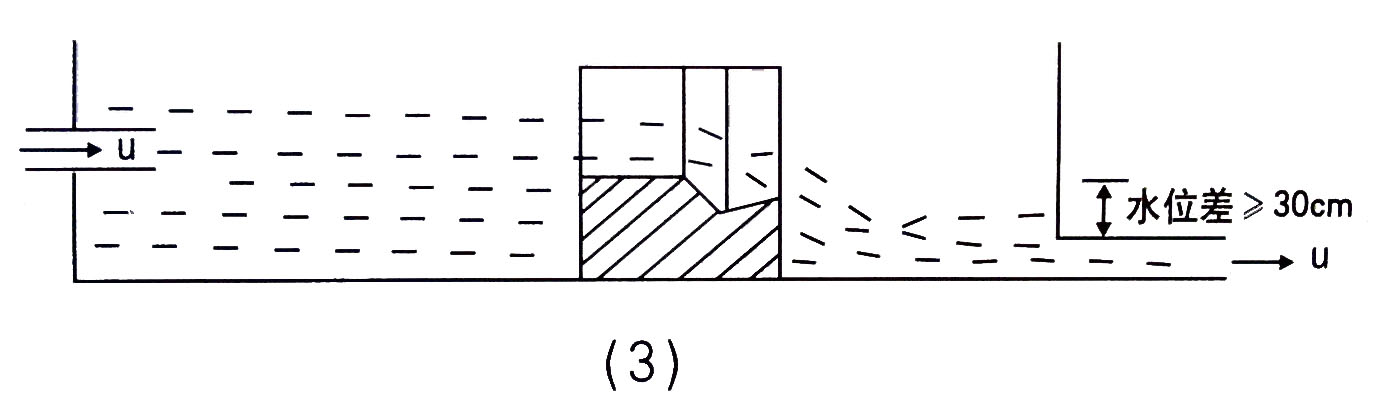

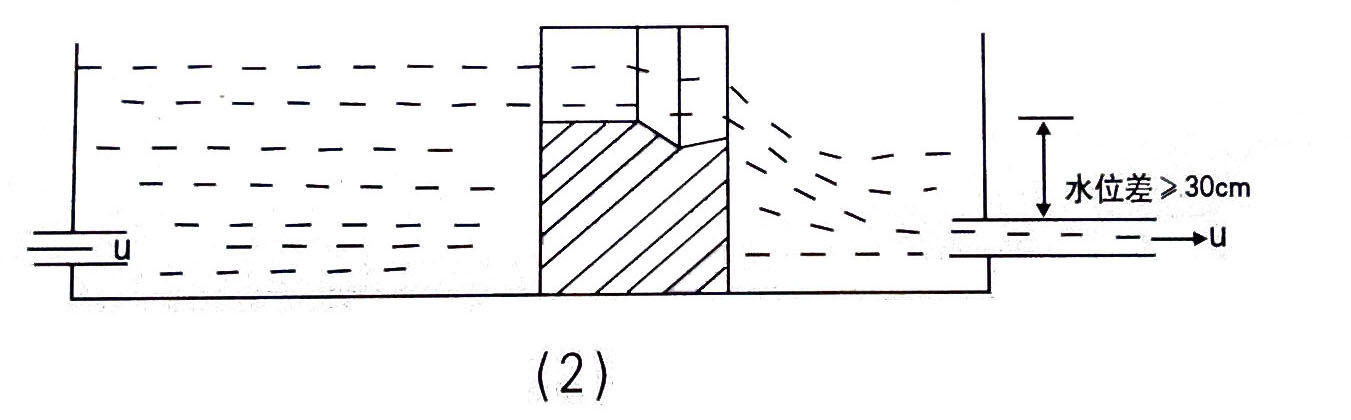

巴歇爾槽安裝的幾種情況

巴歇爾槽安裝的最關鍵點：

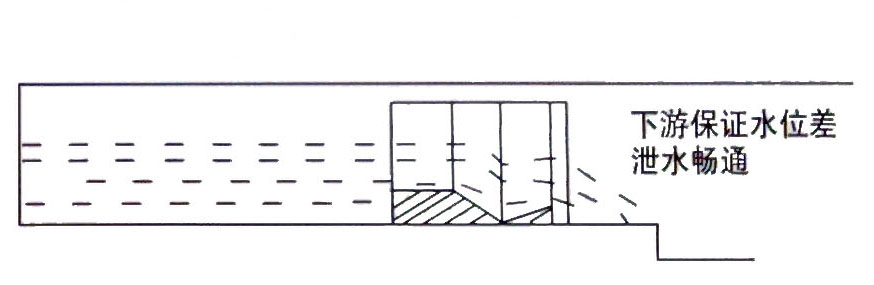

必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。

巴歇爾槽明渠流量計工作原理

  明渠污水流量普遍采用巴歇爾槽、巴氏、薄壁堰、三角堰等為計量方法，其原理都屬于節流式測流技術，測量的直接對象都是節流裝置上游與下游的水位差，根據此水位差，即可計算出過流斷面上的瞬時流量。

 明渠流量計由量水堰（測流槽）、液位傳感器、二次儀表組成。分別完成形成水頭（標準流）、測量水位高度、計算流量等工作。

 2 堰、槽的種類及適用范圍

      2.1 量水堰

      凡是能攔截水流、并能使水流從其頂部溢流的設施稱堰。堰的種類很多：按厚度可分為薄壁堰（堰壁厚度小于0.67倍幾何水頭）、適用堰和寬頂堰；按斷面形狀可分為三角堰、梯形堰、等寬堰等；按射流與下流水位的連接形式可分為淹沒堰和非淹沒堰。

      常用的是薄壁三角堰，薄壁梯形堰、薄壁矩形堰。

      在一定條件下，對一定的薄壁堰而言，流量與幾何水頭高度呈一定函數關系，據此可測量污水流量。

      用量水堰測流時，水頭損失較大，適用測量含懸浮物少，不合纖維性物質的污水。

      2.2 測流槽

      有側收縮的寬頂堰，當堰坎高為零時稱槽，它是堰的特殊變形，分為短喉道槽（巴氏槽）、無喉道槽（孫氏槽）和長喉道槽等。

      明渠污水流量計量常用的是巴歇爾槽。

      在一定條件下，對一定的巴歇爾槽而言，流量與上游水位高度呈一定的函數關系，據此可測量污水流量。

      用測流槽測流時，水頭損失較小，適用水質條件較寬，用于測量污水時，應及時清理槽壁上的水生物，保持槽壁的光滑。

  3. 超聲波液位計

     GY-LCS 超聲波計是超聲測距法的具體應用，其特點是實現了不接觸流量，適用范圍較寬，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。

  4 流量積算儀

    流量積算儀是一種顯示儀表，能接收液位傳感器電壓（流）信號，并依此積算污水流量的自動裝置，既可給出瞬時流量，又能獲得累積流量?？蛇B接記錄儀，觀察流量的變化情況，同時輸出4~20MA信號，485通迅可與微機連接，實現流量集中自動監控。
