一、產品概述

    GYZL系列科里奧利質量流量計是利用流體在直線運動的同時處于一旋轉系中，產生與質量流量成

正比的科里奧利力原理制成的一種直接式質量流量儀表?；诳评飱W利原理的流量儀表的開發始于20

世紀50年代初，但直到70年代中期，才推向市場。到80年代中后期各國儀表廠相繼開發，HHLE2系列

質量流量計是由我公司自主研發的產品，產品性達到國際先進水平，質量流量計準確度高，可以同時測

量流量、溫度、密度、進行雙組份介質成份（濃度）推算測量精度不受介質壓力、溫度，粘度影響，在

貿易計量及定量控制具有重要意義，產品廣泛用于科研、石油、化工、冶金、制藥、電廠、給排水、造

紙、食品、能源、油品倉儲、礦產開發、市政、紡織印染和環保等領域。

二、產品特點

■ 直接測量管道內流體的質量流量

測量準確度高、重復性好，可在較大量程范圍內，直接測量流體質量流量

■ 計量的精確度高

該流量計的質量流量測量精度為0.2級

■ 工作穩定可靠

流體測量管內部無障礙物和活動部件，因而可靠性高、壽命長

■ 適應的流體介質面寬

除一般粘度的均勻流體外，還可測量高粘度流體（蜂蜜、油漿等）；不僅可以測量單一溶液的流體參數，

還可以測量多相流；無論介質是層流還是紊流，都不影響其測量精度。

■ 廣泛的應用環境

適用于石油化工、化學、冶金、制藥、造紙、食品、能源和環保等行業，在工藝過程的檢測控制和貿易交

接計量等場合，獲得了廣泛的應用，

■ 多種實時在線測控功能

除質量流量外，還可直接測量流體的密度和溫度。智能化的流量變送器，可提供多種參數的顯示和控制功能，

是一種集多功能為一體的流量測控儀表。

■ 可擴展性好

公司可根據用戶需要，專門設計和制造特殊規格型號和特殊功能的質量流量計；還可進行遠程監控操作等

三、工作原理

如圖1所示，當質量為m的質點以速度υ在對p軸作角速度ω旋轉的管道內移動時，質點受到兩個分量的加速度及

其力。

a、法向加速度 即向心力加速度αr，其量值等于ω2r，方向朝向P軸；

b、切向加速度αt 即科里奧利加速度，其量值等于2ωυ，方向與αr垂直。由于復合運動，在質點的αt方向上作用著

科里奧利Fc=2ωυm，管道對質點作用著一個反向力-Fc= -2ωυm。

當密度為ρ的流體在旋轉管道中以恒定速度υ流動時，任何一段長度Δx的管道都將受到一個ΔFc的切向科里奧利力。

  （1）

式中 A——管道的流通內截面積。由于質量流量計流量即為δm，δm=ρυA，所以

  （2）

    因此，直接或間接測量在旋轉管道中流動流體產生的科里奧利力就可以測的得質量流量，這就是科里奧利質量流量計的

基本原理。

   然而通過旋轉運動產生科里奧利力是困難的，目前產品均代之以管道振動產生的，即由兩斷端固定的薄壁測量管，在中點

處以測量管諧振或接近諧振的頻率所激勵，在管內流動的流體產生科里奧利力，使測量管中點前后兩半段產生方向相反的撓

曲，用電磁學方法檢測撓曲量以求得質量流量。

   又因流體密度會影響測量管的振動頻率，而密度與頻率有固定的關系，因此質量流量計也可測量流體密度。

四、產品組成與結構尺寸

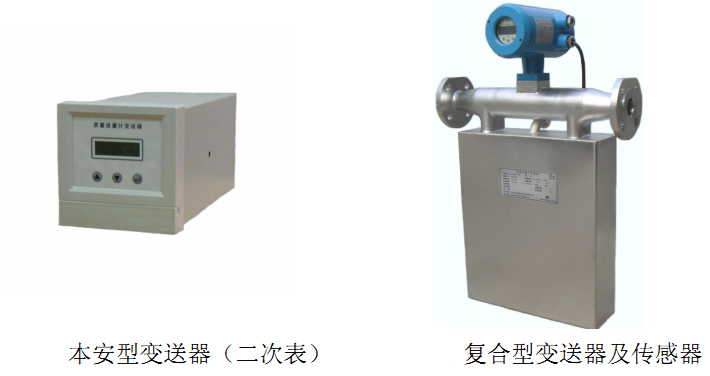

    本產品由傳感器（一次儀表）和變送器（二次儀表）兩部分組成。

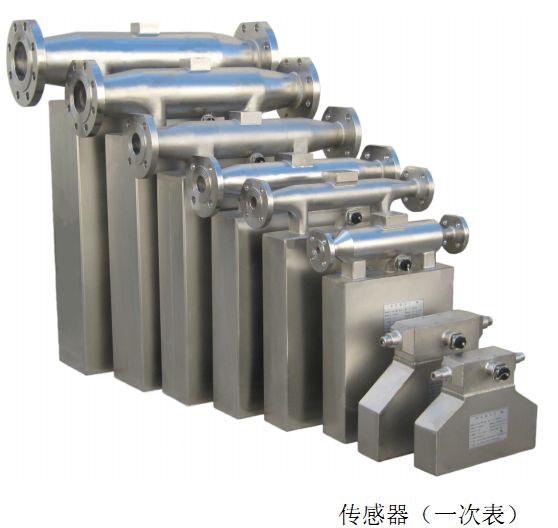

    傳感器（一次儀表）是質量流量計的機械部分，內部裝有激振器、位移傳感器和溫度傳感器。

    變送器（二次儀表）是質量流量計的顯示部分，也是質量流量計的電氣部分。它內部裝有電源、模擬電路、數字電路、

顯示器和輸出等，它的基本功能是接收并處理傳感器的電信號，經過處理直接得到質量流量、溫度和密度，并根據上述參

數導出體積流量等所需測量的參數；可以顯示、輸出、儲存和遠程傳輸；修改流量計參數。變送器內部都裝有安全柵，起

到防爆隔離保護作用。

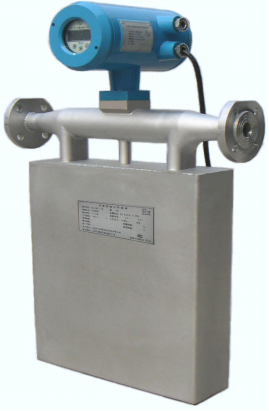

    復合型流量計的傳感器（一次表）是本質安全型，變送器（二次表）是隔爆型，傳感器和變送器都可以在爆炸氣體環境

下工作，可以放在危險區。

    本安型流量計的傳感器（一次表）是本質安全型，可以在爆炸性氣體環境下使用，變送器只能在規定的安全環境下工作。

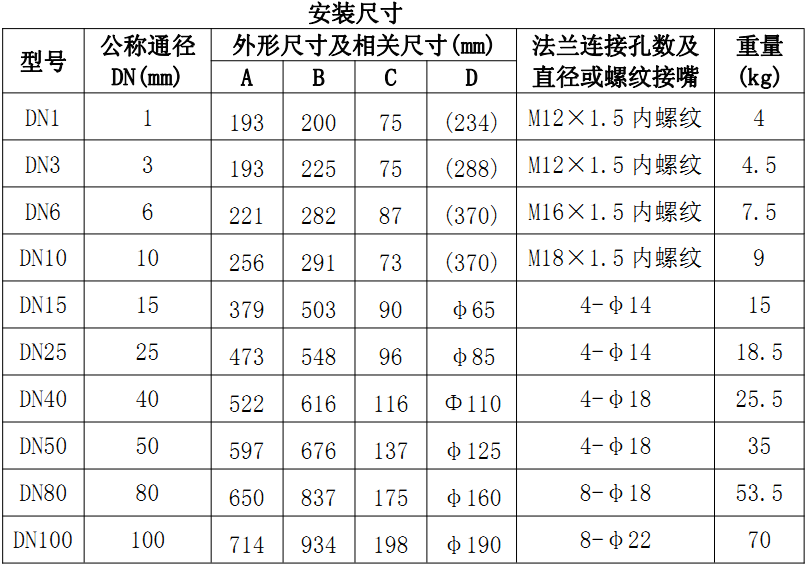

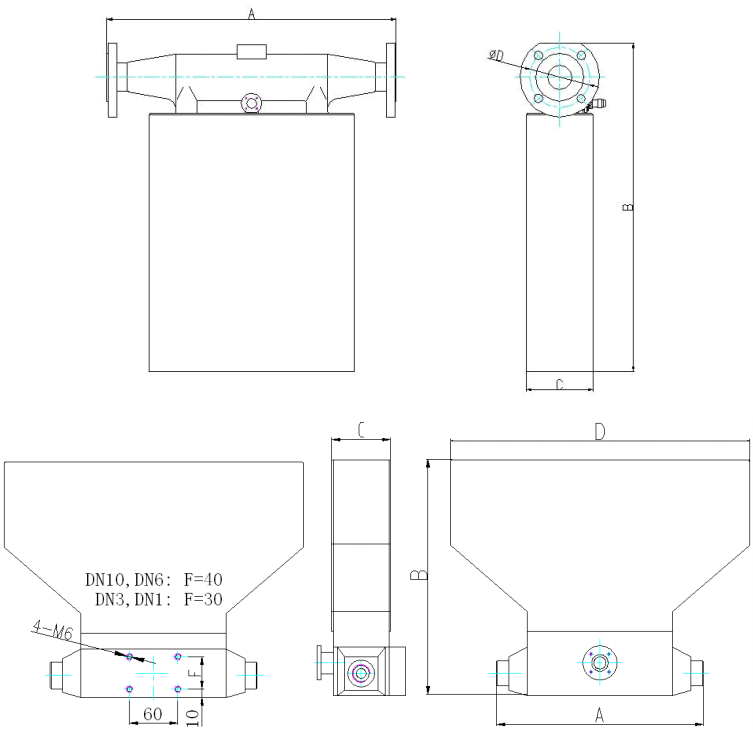

傳感器（一次表）外形及安裝尺寸圖

五、主要技術參數
