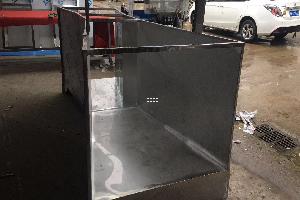

9號巴歇爾槽主要用于中小型渠道的流量,流速,液位的測量.9號巴歇爾槽B=600,當中的B值為喉道寬是標識尺寸。在選擇巴歇爾槽首先根據應用需要的最大流量為多少，然后通過流量來確定巴歇爾槽的型號.巴歇爾槽內的流量越大，液位越高；流量越小，液位越低.對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝巴歇爾槽（由于巴歇爾槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于巴歇爾槽的幾何尺寸。同樣的巴歇爾槽槽放在不同的渠道上，相同的液位對應相同的流量。巴歇爾槽把流量轉成了液位。通過測量巴歇爾槽內水流的液位，再根據相應巴歇爾槽的水位-流量關系，反求出流量

巴歇爾槽,明渠流量計,液位計,聯系電話:18915188958,閔工

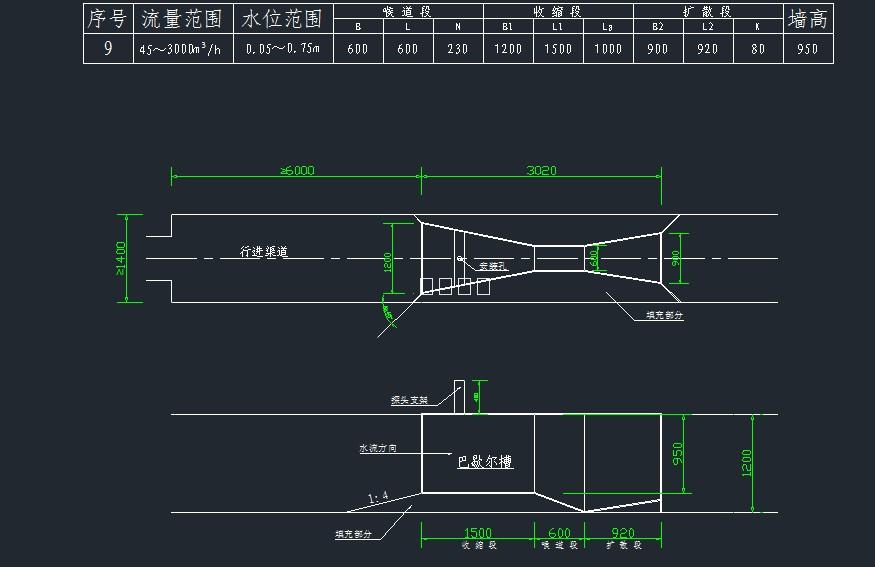

說明：
² 符號說明：b為喉道寬，B1為進水渠道寬，B2為出水渠道寬，L為喉道長，L1為收縮段，L2為擴散段，
² 堰槽修建及使用條件：B>=b，h/p<2.5，h>0.03m，p>0.1m
² 圓圈位置為探頭安裝位置示意圖

9號巴歇爾槽在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。
A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
