一、簡介說明：
電磁水表作為工業、農業、市政水流量監測的一個重要組成部份。公司開發的GY-LDE電磁水表.產品采用世界最新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波 磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有極好的零點穩定性和不受流體噪聲干擾影響。電磁水表目前屬于國際上計量水流量最為精準，穩定性最好的電子式水表。

二、電磁水表測量原理：
GY-LDE系列電磁水表根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；(測量管內直徑)
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
三、電磁水表廣泛應用：
GY-LDE系列電磁水表主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、等，廣泛應用于環保、市政管理，水利建設等領域。
四、電磁水表的主要特點：
1、儀表結構簡單、可靠，無可動部件，工作壽命長；
2、無截流阻流部件，不存在壓力損失和流體堵塞現象；
3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統；
4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；
5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要；
6、備有管道式、插入式等多種流量計型號；
7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠；
8、具備一體化和分離型兩種型式；
9、高清晰度LCD背光顯示。
五、電磁水表的主要技術參數：
儀表精度：管道式0.5級、1.0級；插入式2.5級；
測量介質：電導率大于5μS/cm的各種液體和液固兩相流體；
流速范圍：0.2～8m/s；
工作壓力：1.6MPa；
環境溫度：-40℃～+50℃；
介質溫度：聚四氟乙烯襯里≤180℃。
橡膠材質襯里≤65℃；
防爆標志：ExmibdⅡBT4；
防爆證號：GYB01349；
外磁干擾：≤400A/m；
外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)轉換器IP65；
輸出信號：4～20mA.DC，負載電阻0～750Ω；
通訊輸出：RS485或CAN總線；
電氣連接：M20×1.5內螺紋，φ10電纜孔；
電源電壓：90～220V.AC、24±10%V.DC；
最大功耗：≤10VA。

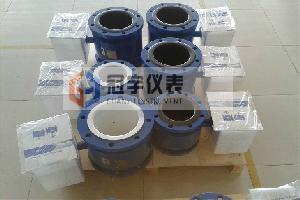

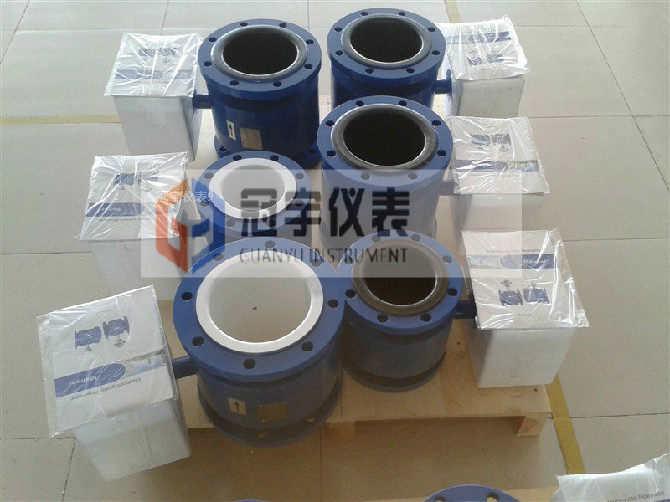

電磁水表的結構形式：
1、傳感器：
傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。
a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。
b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。
c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。
d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。
e、殼體：儀表外包裝。
2、轉換器：
即為智能二次表，其將流量信號放大處理¾¬單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。
3、產品組裝形式：
其分為一體型和分體型兩種形式。
a、一體型： 傳感器和轉換器一體安裝。
b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。
c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。
九、安裝要求：
電磁水表的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內(如：彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
1、增加前后直管段的長度；
2、采用一個流量穩定器；
3、減少測量點的截面。
十、注意事項：
1、盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號?！?br /> 2、應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%?！?br /> 3、流量計周圍應有充裕的空間，便于安裝和維護。
參考流量范圍：

整機和傳感器技術數據：

轉換器技術數據：

襯里的選擇：

正確選型：
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
1、收集數據：
被測流體成份；
最大流量、最小流量；
最高工作壓力；
最高溫度、最低溫度；
2、量程范圍確認：
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量(㎡/h) D:管道內徑 V：流速(m/h)
電磁水表的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
3、選型表：

十六、設計選用及訂貨須知：
1、根據測量流體介質，正確選用電磁水表。
2、被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。
4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。
