一、簡介

GYCD系列插入電磁流量計的產品性能符合行業標準JB/T9248-1999。在出廠前必須通過多個技術指標的嚴格檢驗。流量計到貨后，請您務必檢查其外觀，確認運輸過程中儀表有無損壞。請參考本章內容檢查儀表附件。

GYCD插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大等缺陷，根據尼庫接磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停車（水）的情況下安裝，也可在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。

與一般電磁流量計不同的是，插入式電磁流量計的傳感器是外側形成外發射磁場，測量電極在傳感器的端部或兩側如下圖所示電磁流量計原理。值得注意的是，外發射磁場電磁流速傳感器的感應信號受信號受流體和磁場的邊界層厚度影響，會降低測量的線性度。

對GYCD插入式電磁流量計來說，管路中導電的液體就是在磁場中運動的導體，兩電極間的距離就是導體的長度L。

其感應電壓與平均流速成正比。比時管道中流體流量就可由此得出：

Q=∏D²U/4KBL

D：測量管內徑      U：感應電壓

B：磁感應強度      K：與磁場分布有關的系數

1. 檢查型號和規格

型號和技術規格可從電磁流量計銘牌、出廠校驗單上查到，檢查一下該儀表型號和技術規格是否與所定儀表型號和技術規格一致。

如果產品出現質量問題或者您在使用儀表中遇到問題需要和我公司聯系時，請說明儀表的型號規格和編號，便于我們解決問題。

1.2、裝箱單

流量計到貨時，應確認下列物件是否裝箱

傳感器（一臺）

轉換器（一臺）（僅限分體式）

使用說明書（一份）

校驗單（一份）

合格證（一份）

電纜（僅限分體式，用戶定購長度）

外配法蘭（用戶定購時配備）

螺栓螺帽（用戶定購時配備）

密封膠（用戶需現場密封時配備，一般情況出廠已密封）

防爆合格證（僅限防爆型產品）

1.3、貯存注意事項

產品到貨后，如果儀表需要存放一段較長的時間，特別要注意以下幾點：

1. 用原包裝箱好儀表，盡量保持與發運出廠前狀態一樣。
2. 參照以下條件選擇存放位置：

不要放置在風雨中；

不要置于有振動沖擊的地方；

不要打開儀表的傳感器接線盒盒蓋，以免受潮影響儀表的正常工作；

環境溫度、溫度和大氣壓力應為：

環境溫度：-20℃～+60℃

相對濕度：5%～90%

大氣壓：86～106KPa

1.4、安裝位置注意事項

根據以下各項條件選擇安裝位置，確保儀表長期穩定地工作。

環境溫度：避免大的溫度變化、陽光直射，如果儀表安裝位置受到熱源的熱輻射，請?zhí)峁岣綦x或通風設施。

大氣環境：避免有強烈腐蝕性的大氣環境和含有爆炸性氣體的場所（非防爆型儀表）。

1.5、改變轉換器方向

請不要擅自改變轉換器方向，如果一定要改變轉換器方向，請與我們聯系。

1.6、產品適用范圍

插入式電磁流量計是傳感器和轉換器兩部分配套組成，用來測量導電性液體，要求電導率應大于5μs/cm，可以用來測量水，污水,酸,強堿等介質。主要用于自來水、石油化工等行業大中型管道，具有導電性液體的瞬時流量和體積流量的測量，并且特別適用于冶金、造紙及污水處理等行業的流量測量。

1.7、產品構成

一套完整的GYCD插入式電磁流量計由傳感器和轉換器兩部分組成，根據防護等級及參數設定形式不同分有傳感器與轉換器一體式安裝，傳感器與轉換器分離式安裝兩種形式。

一體式安裝是把傳感器和轉換器通過內部連接在一起，組成一整體，直接輸出與流量成線性關系的電流信號或頻率信號。這種方式在出廠時就已做好，并根據用戶要求，各參數已全部調整好。

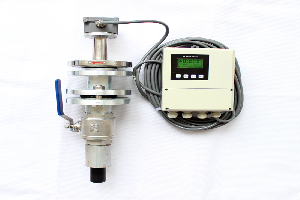

分體式安裝是把傳感器和轉換器通過外部屏蔽電纜連接，由這兩部分組成一臺完整的電磁流量計，如圖。轉換器各參數可根據用戶的要求及工藝數據調整好，這種方式適用于潛水型等場合。

1.8、電磁流量計主要技術參數
