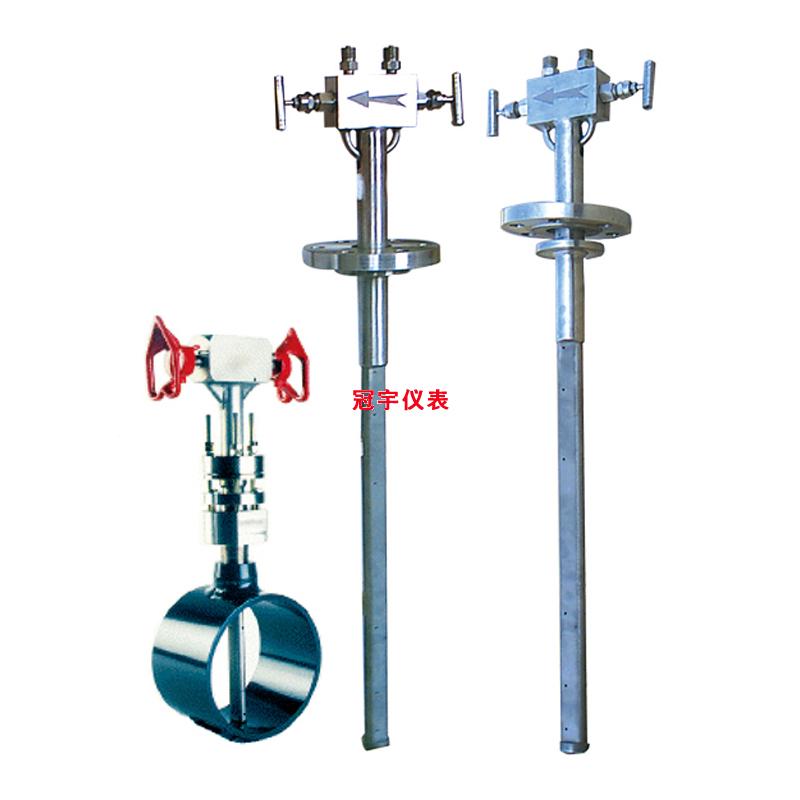

一、產品概述

    GYLV系列威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。

二、產品特點

威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號。

探頭優點：

● 可測量多種介質，應用范圍廣泛

● 精度高、量程比大

● 探頭取壓孔本質防堵

● 測量信號穩定、波動小

● 管道永久壓損低

● 獨有高強度的子彈頭形單片雙腔結構

● 安裝費用低，基本免維護

● 可以在線安裝和檢修

三、工作原理

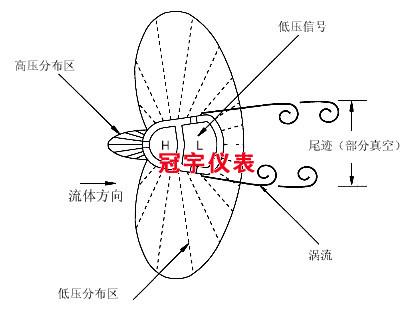

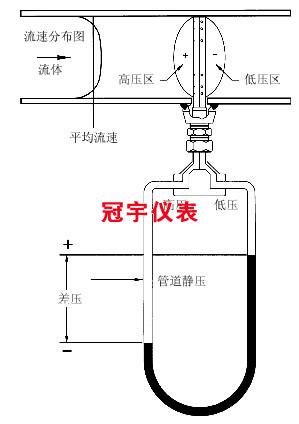

    威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴傳感器 , 當流體流過傳感器 時 , 在其前部 迎流方向 產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對，一般為三對取壓孔 , 分別測量流體的全壓力 包括靜壓力和平均速度壓力 P1和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。

四、技術參數

威力巴流量測量系統性能指標

測量精度：± 1% 重復精度：± 0.1%

適用壓力：0～40MPa 適用溫度：－ 180℃～+ 550℃

測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求

量 程 比：大于10∶1

適用管徑：38mm～9,000mm 圓管、方管

適用介質：滿管、單向流動的、單相的氣體、蒸汽和粘度不大于1 0 厘泊的液體，威力巴的使用范圍極其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質：

氣體/液體/蒸汽

天然氣/冷卻水/飽和蒸汽

壓縮空氣/鍋爐水/過熱蒸汽

燃?xì)?除鹽水

氣體碳?xì)浠衔?液體碳?xì)浠衔?/span>

熱空氣/低溫液體

發生爐氣體/導熱液體

投運前的準備工作

①傳感器安裝正確：

完成傳感器在管道上安裝后，投運前必須認真檢查，要求焊接牢固，方向正確，嚴格不泄漏，插入深度恰當?shù)取?/span>

②儀表調校：

傳感器配套儀表有差壓變送器和智能流量積算儀 ( 還可能有壓力變送器和溫度變送器)等。都必須經檢驗和調校后，方可投入使用。儀表的測量范圍要符合傳感器和被測介質的要求。例如被測空氣最大流量 Qmax=5000m3/h, 經計算算出傳感器產生的差壓最大值

△Pmax=0.6Kpa，則差壓變送器的測量范圍應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應該按實時的流量范圍、差壓范圍、介質密度、溫度、壓力、流量運算要求等，事先編程組態輸入積算儀，務必使積算儀能正確運算和顯示流量。

③儀表接線正確：

傳感器與差壓變送器、流量積算儀等組成測量系統，配套儀表的電源線，儀表之間的信號輸出與輸入線，控制與報警聯線等，在各個儀表的接線板 ( 又稱端子板 ) 上都有明確的標記，必須正確認別和選擇使用，投運前對儀表接線要反復檢查無誤。為了做好投運前的準備工作，除了認真閱讀《威力巴流量計使用說明書》外 , 還應該閱讀《差壓變送器使用說明書》、《智能流量積算儀使用說明書》等資料，遵從說明書的指導進行工作。

威力巴流量計屬于差壓式均速管流量計的范疇，它們都是通過流體通過流量儀表前后的差壓來測量流體的流量的，因此在選擇訂購流量計時要知道一下幾個參數：

1、管道的口徑

2、流體的性質

3、工藝管道中流體的壓力

4、工藝管道中流體的溫度

5、流體的流量

6、工藝現場的狀況

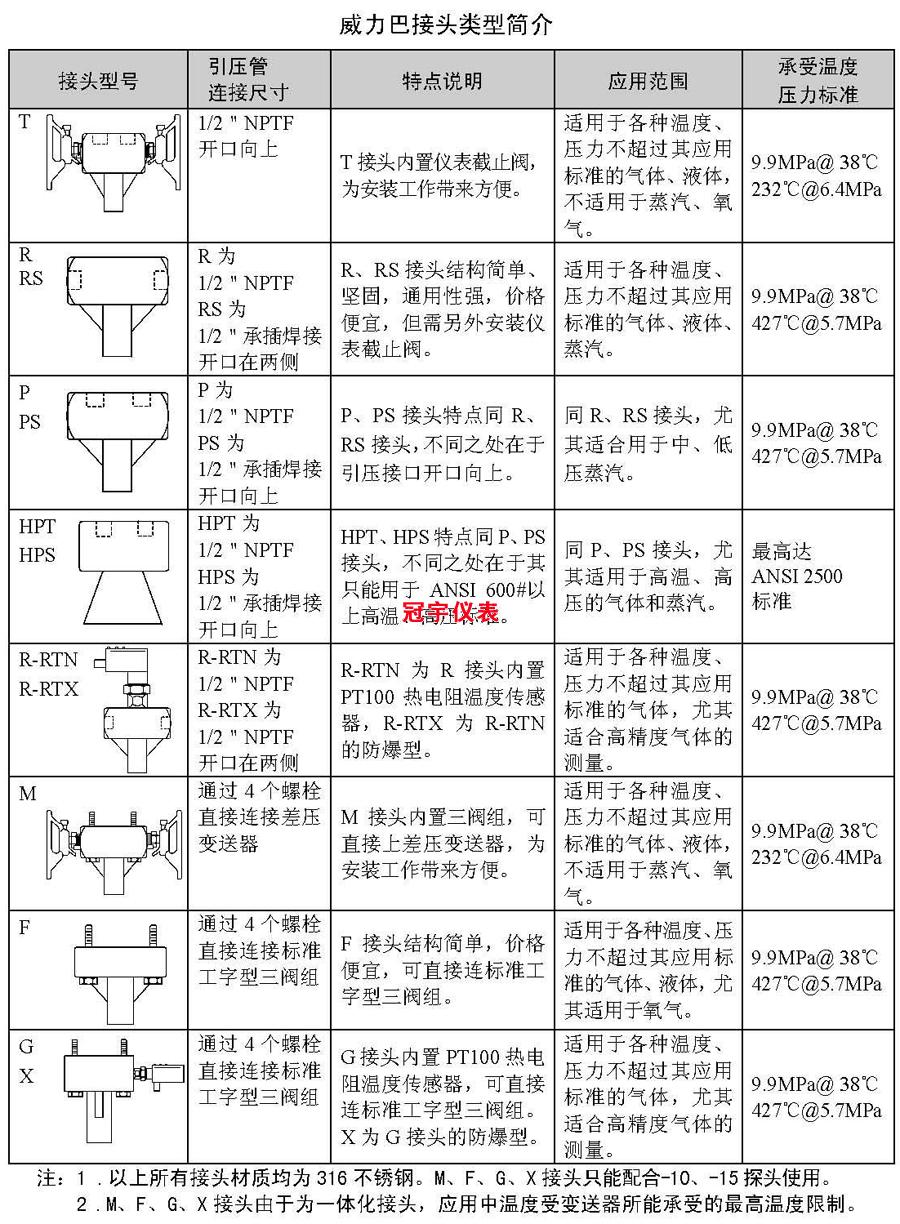

五、產品選型
