解析超聲波明渠流量計與超聲波流量計的區別
點擊次數:更新時間:2020-08-27 15:08:04【打印】【關閉】
超聲波明渠流量計與超聲波流量計從本質上都是超聲波原理,同時基本都用于污水流量測量。但兩者的區別還是挺大的,首先從使用方面,超聲波明渠流量計與量水堰槽配用,主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時,傳感器不與被測流體接觸,避免了渠道內污水的沾污和腐蝕。用于測量污水流量。而超聲波流量計主要用于管道測量,同時要保證管道里的水是滿管的。
超聲波明渠流量計與超聲波流量計兩者在原理上也不同。

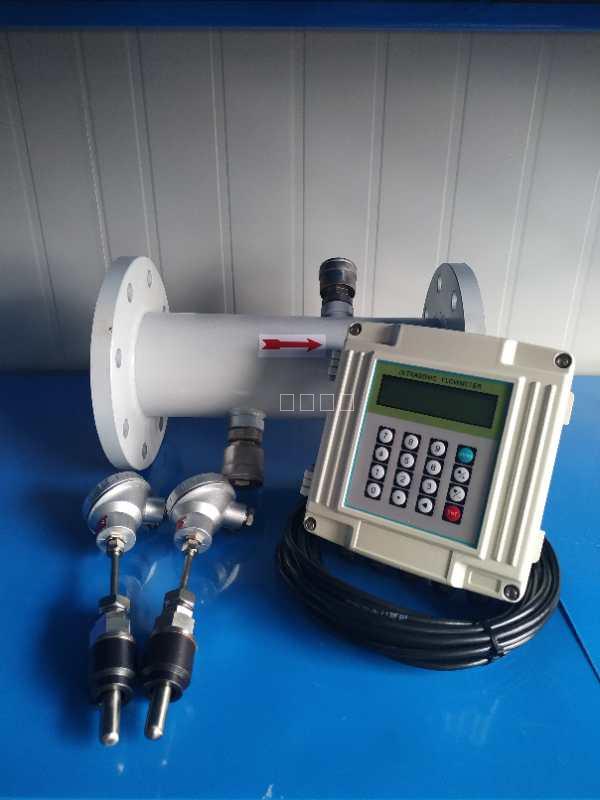

超聲波流量計原理是當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速。零流量時,兩個傳感器發射和接收聲波所需的時間完全相同(唯一可實際測量零流量的技術),液體流動時,逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

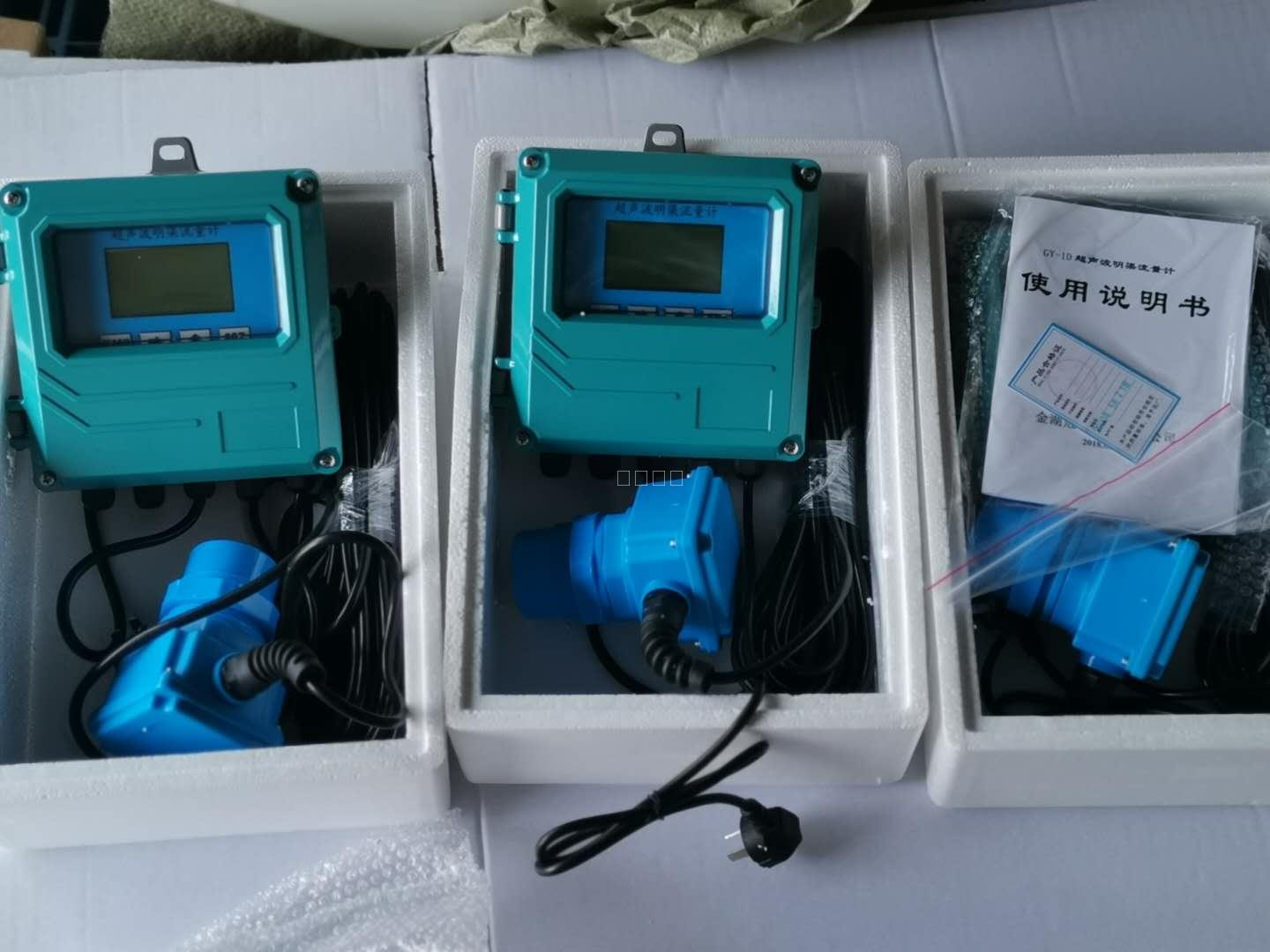

超聲波明渠流量計原理是采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方(水位觀測點的位置見堰槽構造說明)。探頭對準水面。探頭向水面發射超聲波。超聲波經過t1時間,走過E1距離,碰到校正棒。一部分超聲波能量被校正棒反射,并被探頭接收(儀表顯示器上用“”和“”提示是否收到“校波”)。儀表記下這段時間的長度t1。超聲波的另一部分能量繞過校正棒,經過t2的時間到達水面。這部分能量被水面反射后,被探頭接收(儀表顯示器上用“”和“”提示是否收到“回波” )。儀表記下這段時間的長度t2。校正棒已經固定在探頭上。校正棒的長度E1不會變化。儀表根據t1與t2的比例,再乘以E1,求出水面到探頭的距離D,D=E1╳t2/t1,同時超聲波明渠流量必須配合巴歇爾槽使用
