打印型便攜式流速流量儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環(huán)保監(jiān)測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。方便水利普查工作開展

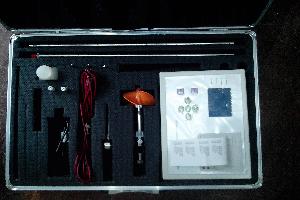

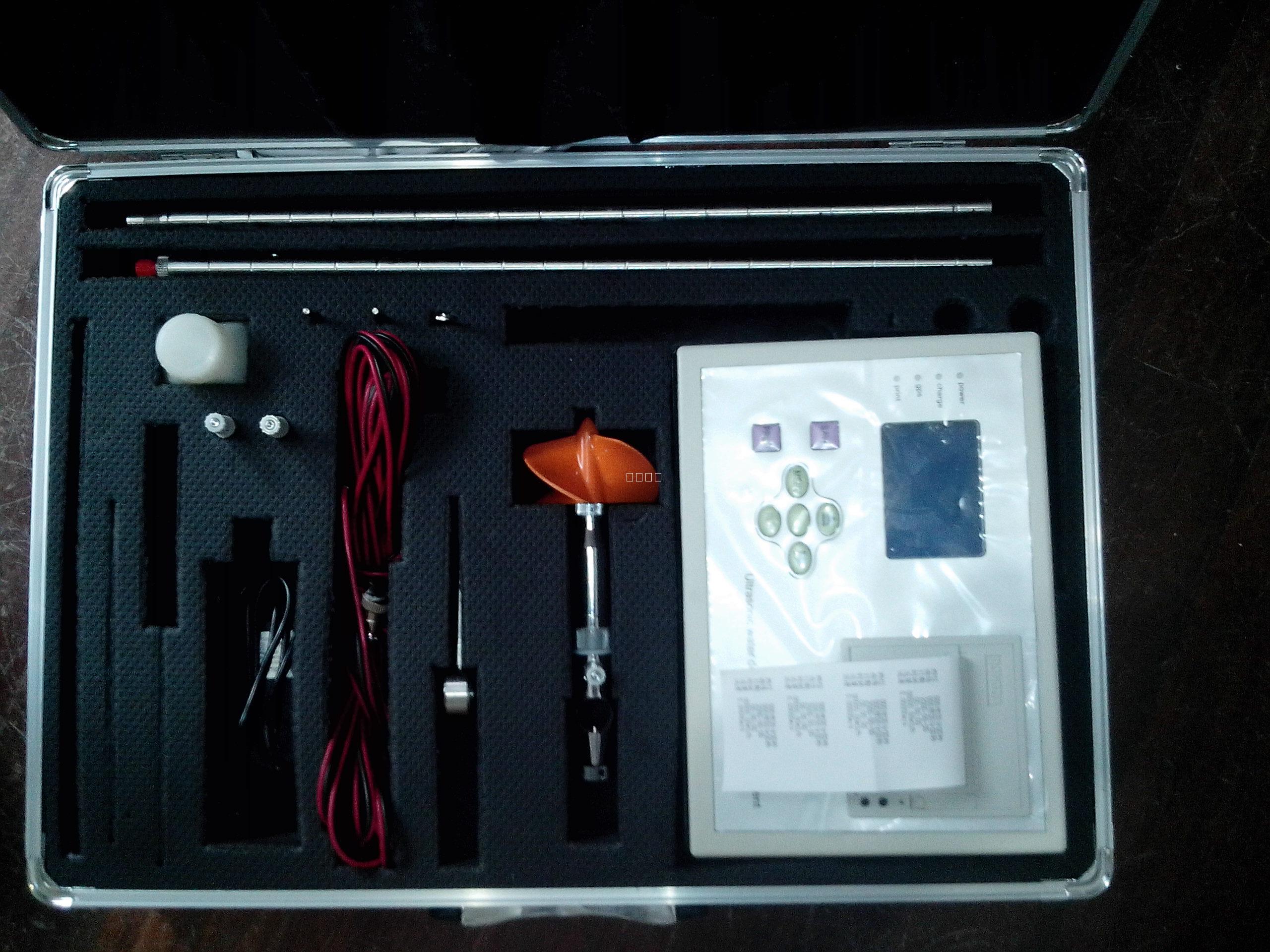

便攜式流速儀主要由打印型旋槳式流速傳感器(或其它型號的旋杯旋槳流速儀)、打印型流速測算儀、0.4m×4Ф16測桿組成。全套儀器置于高級鋁合金密碼箱內。使用時，按圖1所示組裝成一體，接通信號線，即可進行各明渠中流速的測量，并自動顯示流速。            圖1. 便攜式流速儀安裝圖

該儀器結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩(wěn)定可靠，符合國家明渠流量測量標準，配置60度高溫旋槳，是國內目前新型的便攜式流速測量儀器。

一．儀器的技術要求：

                        KN

測速公式：V ＝ ———————  ＋ C(m/s)(自動計算)

                        T

儀器編號：­­­­＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

測速范圍：0.06-5.00 m/s  (可到7.00m/s)

測流誤差：≤1.5%

顯示屏：4×16位液晶顯示

測量方式：測桿定位測量（亦可纜繩懸掛定位測量）

溫度范圍：－20℃- 60℃

電源：DC12V（充電電池）,充滿后可連續(xù)工作10小時以上.

二．測量原理：

本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1.   流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

              KN

    V＝————————  ＋  C（m/s）

         T

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距

      C：流速儀常數

      T：測流歷時（單位為S）

      N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。
