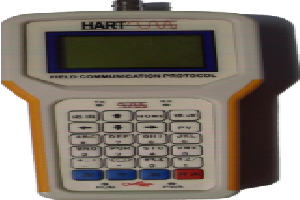

HART全功能手持通訊器

一  基本使用

本通訊器適合HART協議智能壓力變送器的通訊操作，與HART275、HART375兼容，具有極好的兼容性，可通訊1151、3051、EJA、ABB及其他HART協議的進口儀表，完全兼容國產的各種智能壓力變送器。且具有HART Moden功能，通過它與各廠家的上位機軟件配合使用可對儀表更全面的調整與維護。

1.1安裝電池組（操作前請先關機）

1、將現場通訊器正面向下放在平衡的地方，注意不要毀壞液晶屏。

2、推開電池蓋鎖，打開開后蓋更換電池。

1.2開機注意事項

在開機前，請確保以下幾點：

·該現場通訊器沒有物理機械損壞

·電池組已經裝好

·將現場通訊器連接到回路

啟動手操器

按住“開關”鍵，直到液晶屏亮，說明開機成功。

關閉手操器

按住“開關”鍵，直到液晶屏關閉，說明關機完成。

1.3鍵盤使用

開關鍵

    該鍵用于啟動或關閉現場通訊器。

導航箭頭鍵

    四個導航箭頭鍵供菜單選擇功能。

          按→鍵進下一級菜單，按←鍵返回上級菜單，按↓↑鍵可以在菜單中切換。在字符數字輸入模式，←鍵可以作為退格鍵使用，→鍵用作確認健。

修改鍵

       對于可以修改的內容，液晶的最下面一行會自動顯示“修改”字樣，此時按修改鍵即進入修改頁面。

退出

         在字符數字輸入模式，液晶最下面一行出現“退出”選項，此時按該健即退出輸入界面。

字符數字鍵盤

    字符數字鍵盤可以輸入字符、數字以及其他符號，例如標點符號等。他有字符和數字兩種輸入模式，現場通訊器能根據需要，自動選擇輸入模式。

     在字符輸入模式，若要輸入數字，直接按數字所在的鍵盤，若要輸入字符，根據字符在鍵盤上的位置，先輸入“左”、“中”、“右”中的一個鍵，再按字符所在的小鍵盤。例如要輸入字符“T”，先按“中”鍵，再按字符數字4鍵盤。

HOME鍵

直接返回主菜單的快捷鍵，在字符數字輸入模式，該鍵無效。

PV鍵

    監測實時變量的快捷鍵，觀察實時壓力、電流、百分比、溫度在字符數字輸入模式，該鍵無效。

二  在線操作菜單

2.1.1  輪詢檢測

    選擇該菜單，現場通訊器將從輪詢號0到輪詢號15依次檢測設備，若檢測到設備，將自動顯示設備類型和工位號；若沒有檢測到設備，將出現沒有檢測到變送器的警告。

2.1.2  按輪詢號檢測

    對指定輪詢號的設備進行檢測，按↑↓鍵可以在0-15之間選擇輪詢號，然后按→鍵開始檢測，若檢測到設備，自動顯示設備類型及工位號；若檢測不到設備，將出現沒有檢測到變送器的警告。

2. 主菜單（圖2-2）

子菜單

    1、過程變量

2、組態與測試

3、特征化

4、校準

 HART操作步驟
